智能型大香蕉福利视频測試儀

簡介
KD-216F智能型大香蕉福利视频測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規範，結合市場需求，曆經十多年現場經驗積累研發，采用多次弧反射法、低壓脈衝法、脈衝電流法、衰減法等技術。KD-216F智能型大香蕉福利视频測試儀主機集測距、路徑一體，整機采用高檔PP塑料機箱，小巧精致，易攜帶；操作界麵友好，即使非專業人員操作，依然可以很快熟悉並使用，高效、準確的完成大香蕉福利视频測試工作。

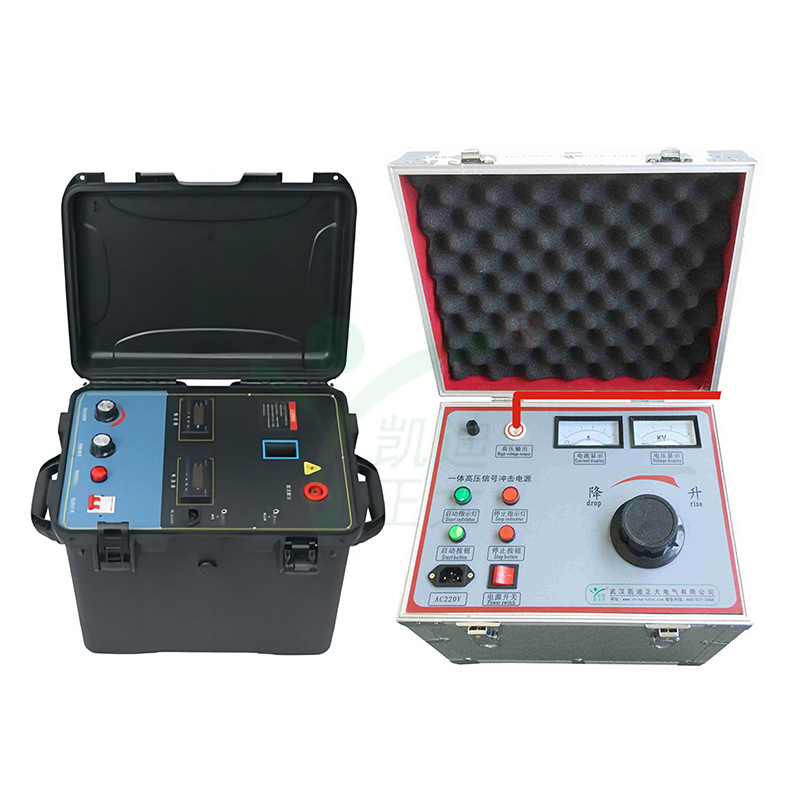

該係統測試由係統主機和故障定位儀以及電纜路徑儀三部分組成，用於電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控製電纜、和路燈大香蕉福利视频的測試。

功能特點
1.用於110kV及以下不同等級、不同截麵、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。

3.采用高集成工控機，計算機控製、軟件操作；提供7種測試脈衝，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。

4.故障自動搜索，距離自動顯示，雙遊標移動可精確到1米，波形可壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。

5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

6.內置電源供電，在無電源環境中均可長時間使用。

7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

在不同環境下性能穩定，不死機，信號采集高壓保護措施安全。

技術參數
1.采樣方法：低壓脈衝法、衝擊閃絡法、速度測量法
2.電纜長度：50m、300m、1km、2km、5km、10km、30km、60km
3.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定
4.衝擊高壓：35kV及以下
5.測試距離：＜60km
6.分 辨 率：1m
7.測試精度：1m
8.顯示方式：工業級10.4寸彩色觸摸液晶屏
9.操作方式：觸摸屏操作、物理旋鈕操作
10.分析設置：滾屏、縮放、保存、調出、波移等功能
11.工作電源：內置電池供電
12.連續工作：＞4h（亦可使用外接電源使用）
13.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，並隨時調出使用
14.波形分析：所有的高阻故障波形僅表現為低壓脈衝法的短路故障波形特征，便於分析卡位
15.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離
16.外形尺寸：長370mm×寬270mm×高220mm
重 量：2.5kg

聲磁數顯同步定點儀

簡介

本產品用於地埋大香蕉福利视频點的快速、精確定位、電纜埋設路徑及埋設深度的探測（在故障點處獲取深度）。

主要特點
1、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，消除了定點時的盲目性。

2、電纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使定點儀束手無策，無法判定封閉性故障的具體位置。如今，隻要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上，便可顯示故障距離及方向，快速確定故障位置。

3、工頻自適應對消理論及高工頻陷波技術，加強了在強工頻電場環境中對50Hz工頻信號的抑製及抗幹擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，克服了定點現場環境噪音幹擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對複雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對於數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15kHz幅度調製電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15kHz信號源時電視機行頻對定點儀的幹擾。

4、操作簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便於攜帶維修，功能大。

技術參數
1、數顯距離：最大99.9米，最小0.1米。
2、粗測誤差小於10%，定點誤差小於0.1米。
3、電磁通道增益≥110dB。
4、電磁通道接收機靈敏度≤5μV。
5、聲音通道音頻放大器增益≤120dB。
6、工頻抑製能力＞40dB。
7、聲磁同步定點儀：即現場定點時，數字屏在衝擊高壓形成的衝擊電磁波作用下,計數一次，並顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽大香蕉福利视频點在衝擊放電擊穿時火花產生的地震波，以便排除環境雜波幹擾。
8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的精確探測。
9、工作電源：內置可充電池供電，連續工作時長＞12小時。
10、功耗：≤0.7W
