用途
KDLJ-10/350-60kA雷電衝擊測試設備主要用於低壓配電係統SPD的I類（GB18802.1，YD/T1235.2）和低壓電信係統SPD的D級試驗（GB18802.21），用於產生雷電衝擊電流（10/350μs等），對避雷器閥片、比例單元和浪湧保護器（SPD）等進行衝擊電流試驗及殘壓值的檢定，或者用於其他科學研究試驗。

該設備可輸出最大幅值60kA10/350μs對SPD進行通流容量、限製電壓，波形滿足IEC61643.1及GB18802.1要求。

額定參數：
充電裝置輸入電源：380V/10kV/20kVA，兩相，50Hz/60Hz
最高充電電壓：15kVDC±10%，最大充電電流1A，
10/350脈衝電容器：1600μF，實際最高充電電壓19kV，電容器最高電壓20kV
電容器數量：20台；脈衝總能量320kJ
每組電容器安裝在固定支架上，能夠穩定定位；多台電容器可並聯運行，自由組合；
觸發間隙電壓範圍2kV~20kV；
使用持續時間：100%額定下，每2分鍾充放電一次，可連續工作；
10/350回路輸出電流幅值：6kA~60kA±10%
放電間隙采用石墨球間隙同步控製，控製精度±0.5mm以內；
提高設備能效比，平衡投資費用，適合於研究機構、科研院所等單位和實驗室應用
總重量：約2.5噸

雷電衝擊設備主要技術參數
a)I級試驗衝擊電流波
輸入電源：交流2相，50Hz，380V/15kV/20kVA。
衝擊試驗電流峰值Ipeak上升時間≤50μs；電荷量 Q轉移時間≤5 ms；
比能量 W/R釋放時間≤5 ms；
電荷量 Q=5×10-4 ×Ipeak（As）；
W/R=2.5×10-4×Ipeak2（kJ/Ω）；
上述參數的允許誤差：
Ipeak ≤±10 %； Q ≤±10 %； -10％　≤W/R ≤ +35 %。
注1：衝擊電流滿足上述參數時，電流波應盡可能接近10/350μs波形。
最高充電電壓：DC19kV，最大充電電流0.8A；
衝擊電流額定幅值：±60kA，10/350µs 輸出能力：10-100%；
衝擊殘壓水平：≤5kV。

脈衝電容器
參數：20kV/80µF，單套管，數量： 20台；
衝擊能量215.6kJ
總電容量：並聯20kV/1600µF；
輸出10/350µs時，負載阻抗在200mΩ以上；

充電裝置
充電方式為變壓器原邊可控矽恒流充電；
橋式整流：2DL-20kV/2A的高壓整流矽堆,反向耐壓20kV，最大平均電流1A，
變壓器采用油浸式充電變壓器，初級電壓380V，次級電壓17kV，額定容量20kVA；
采用高壓整流矽堆安裝充油變壓器內，自動轉換充電電壓極性；
整流矽堆置於油浸變壓器內，構成可控矽恒流調壓，從零至整定電壓連續充電、整流一體裝置，可減小有效空間尺寸
充電保護電阻：采用漆包電阻絲有感密繞在絕緣管上；
恒流充電裝置在10%～100%額定充電電壓範圍內，充電電壓的可調精度為1%；
直流電阻分壓器：采用50kV，20M，內部電阻采用油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入係統內；
自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動經保護電阻接地；
恒流充電充電變壓器(包括高壓整流矽堆和極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在同一個移動式底盤上；
高壓連接和固定：恒流充電裝置在側麵可用金屬軟線連接到本體上。

放電間隙
放電間隙采用Φ250mm放電球麵作為放電間隙，其均勻電場穩定放電電壓超過50kV；
放電球隙使用烏銅具有耐受強電流能力；
放電間隙均可長時間運行在60kA10/350μs電流下；
放電間隙安裝在封閉式絕緣筒內，球隙前方有觀察窗。封閉結構采用雙層絕緣筒，即消除噪聲，又使得球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電係統。
放電間隙采用精密電機驅動，12位AD測量球隙，球隙整體可控精度小於0.5mm；

控製係統
控製自動化是高電壓大電流測試設備的基本要求之一，也是本套設備的特色。控製係統的設計體現了低壓控製高壓，高低壓隔離的特點，具有操作簡便，易於維護，方便試驗的優點。采用以PLC為核心的智能控製係統，既能夠解放試驗操作人員，提高勞動生產率，又通過控製係統安全自動聯鎖，提高了設備操作安全性。
本控製係統采用人機界麵（計算機）—進口PLC—執行機構的控製模式，PLC可通過光纖通訊方式，實現操作界麵和控製機構進行隔離。人機界麵采用10吋觸摸屏，是用戶操作的主要設備，可以完成試驗設置、參數設定、信息輸入、充電電壓等試驗參數設置，開始試驗後執行試驗開始、接地、觸發放電、警燈警鈴、球距調整等動作。

控製台主要用於完成以下動作和狀態:

(1)充電設備自動接地和自動解除接地；

(2)點火球隙距離手動/自動調整和截波球隙距離手動調整；

(3)恒流充電；

(4)充電電壓手動/自動調整；

(5)手動/自動發出點火脈衝；

(6)過電流/過電壓自動保護；

(7)整定電壓顯示；

(8)第一級電容器充電電壓顯示；

(9)點火球隙指示；

(10)其它指示燈和符號
安全連鎖按照CE標準設計和規劃；

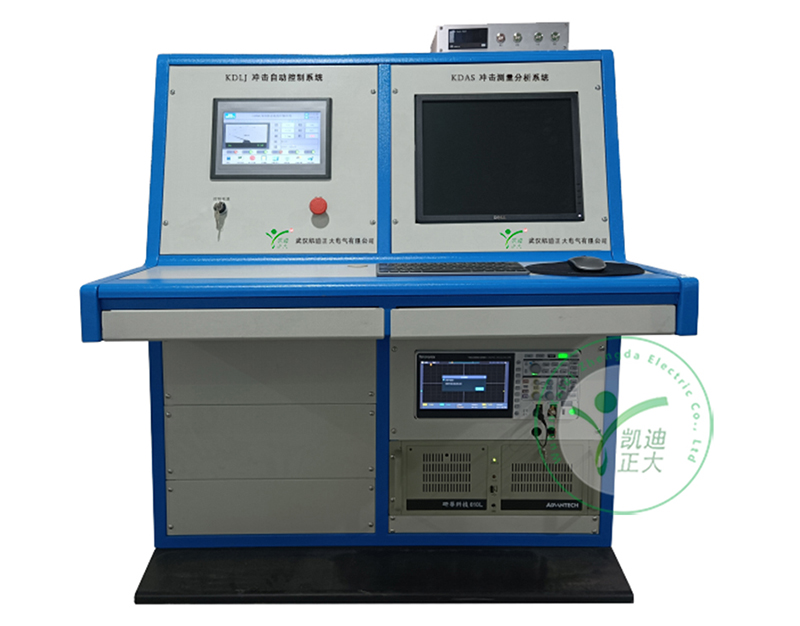

控製櫃樣式

控製係統器件采用三菱PLC作為主控製器，使用國內昆侖通態觸摸屏作為控製界麵，控製係統中采用正泰、施耐德、明緯電源等品牌。

測量分析係統功能特色
測量電纜阻抗50，雙屏蔽，15m，2根；
PC＋數字示波器構建數字測量係統；
衝擊波形分析軟件自動讀取數據、計算波形參數；
試驗的數據可以保存，並可以以試驗時間順序自動保存；
測試波形記錄存入數據庫，可進行查詢；測量係統可通過網絡與其他計算機相連；
分析軟件可在線運行，也可離線運行；
測試過程中自動讀取測試數據，進行分析計算，顯示波形參數（波前時間、半波時間、Q及W/R等參數）、電流幅值和限製電壓等有用測試信息；
離線狀態下讀取試驗數據；
試驗報告輔助生成

適用條件
a)海拔高度：1000m
b)環境溫度：－5℃～＋40℃
c)相對濕度： 85％（20℃），無凝露
d)最大日溫差：25℃
e)使用環境：戶內，
f)無導電塵埃
g)無火災及爆炸危險
h)無腐蝕金屬和絕緣的氣體
i)電源電壓的波形為正弦波,波形畸變率 < 5%,電壓波動小於10%
j)接地電阻不大於0.5Ω
k)專用供電係統應安裝避雷器
