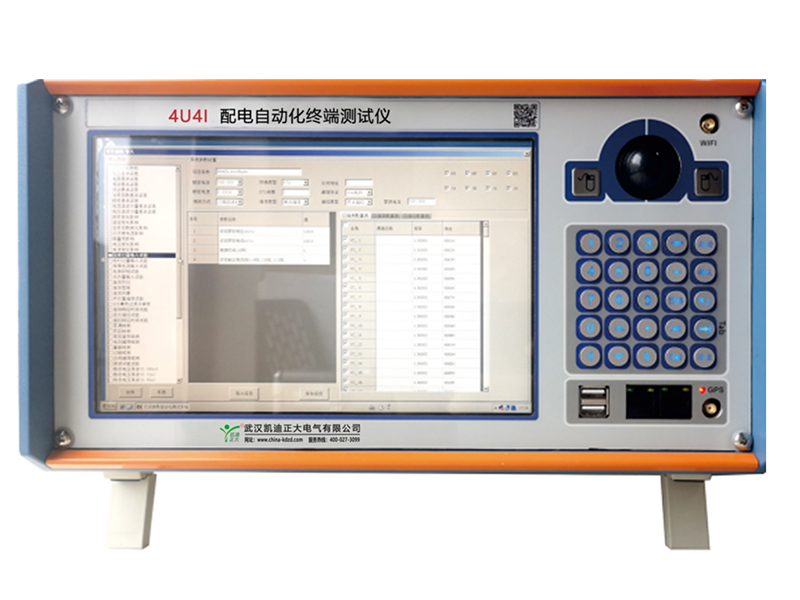

本產品采用10.1"大真彩液晶屏，搭載工控機一體化設計，軟件采用模塊化編程設計，功能豐富、操作界麵簡潔直觀，能夠自動讀取FTU、DTU以及TTU等裝置內部定值以及投切軟壓板，自動生成測試方案，一鍵完成測試。

產品概述

■  自動化測試解決方案：實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、101/104通訊規約、饋線自動化等功能的自動化測試， 精度高，速度快， 運輸方便

■  對配電自動化終端設備（DTU 、FTU 、TTU、故障指示器）一鍵自動化聯調測試， 無需人工幹預

■  完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試

■  不停電的狀態下，實現多點的DTU/FTU及TTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢複策略的執行，實現完整的饋線自動化（FA）功能測試

■  可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，並生成標準測試報告

■  支持IEC101、IEC104等通訊規約 ，一鍵導入各大配電自動化終端廠家的規約點表

■  可讀取故障錄波數據文件，回放故障波形情況下的動作行為及反演功能

■  4路264V電壓、4路30A電流輸出（一路短時100A輸出），精度可達0.05級

■  4路電壓，4路電流采樣， 采樣精度可達0.5%

■  8路開入，8路開出；開出速率可達0.1ms；開入支持自適應的有源與無源輸入

■  提供網口，串口232/485，USB，GPS，WiFi、4G等多種通訊接口

■  提供1路0-60V直流電壓輸出，精度可達0.1%；1路4-20mA直流電流輸出，誤差±0.02ma

■  10.4寸大Windows操作界麵， 布局合理，操作方便

■  可外接PC操作

技術特點

儀器既可以使用，也可以與PC機聯機使用。

裝置具備4電壓4電流。

設備輸出精度可達0.05%。

自動讀取保護定值參數和壓板狀態，並支持修改定值和投退壓板操作。

可自動完成“三遙”及其響應時間測試。

程序能夠自動完成相過流、零序過流、零序過壓、低壓告警、過壓告警、重合閘等定值校驗。

具備守時電路，內置鋰電池，設備斷電12小時時鍾誤差小於1ms；

SOE分辨率及遙信抖動等測試。

支持國網101、104，IEC61850等主流規約，可進行規約測試。

軟件功能全，自動生成測試報告保存於測試儀。聯機使用方式時，可以操作控製儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。

儀器帶有過熱、過流、過壓保護保護功能。

儀器抗幹擾能力強，電磁兼容性能強。

主要技術參數

交流電流輸出

4路電流輸出幅值     4×30A/相，短時100A（切換輸出）

電流輸出範圍：       0~100A

準確度               ±2.5mA（小於0.5A），

0.05%RG（0.5A≤I≤30A）；

0.1%RG（30A＜I≤100A）；

分辨率               1mA

電流長時間允許輸出值 10A/相

輸出功率             200VA/相；

交流電壓輸出

通道數                 4路

4路電壓輸出幅值       4×264V/相

電壓輸出範圍：         0~528V

準確度                 ±2.5mV（≤2V）；

≤±0.1%RG（2~10V）；

≤±0.05%RG（10~264V）

分辨率                 1mV

最大輸出負載           每相180VA

相位

相位範圍              -360°~360°

相位準確度           ＜0.1°

頻率

電壓電流頻率          0~1200Hz

頻率準確度            ＜1mHz（0~65Hz）；

                      ±2mHz （65~450Hz）;

                      ＜5mHz（450~1200Hz）

分辨率                0.001HZ

開關量輸出

通道數                8組快速開出

類型                  空接點，不分極性

                      各開出量輸出不同步時間誤差：≤0.1ms

容量                  250VDC/ 0.2A，250VAC/ 0.5A

開關量輸入

通道數                8路（電氣隔離）

開入特性              空接點或帶電位（自適應）

門檻特性              “0”：0~6V；“1”12~250V

時間分辨率            100uS

計時範圍              0.1mS~9999.999S

計時誤差              ±1mS

錄波電壓電流采樣

電壓采樣通道：         4路（0~264V）

電流采樣通道           4路（0~30A）

測量精度               ±0.5%

直流信號輸出

直流電壓幅值           0~60V

直流電壓測量精度       ±0.1%

直流電流幅值           4~20mA

直流電壓測量精度       ±0.02

通信接口

4G通信； WIFI通信； GPS對時

1個RS232、1個485接口，用於規約通信

2個10/100MRJ45網口，用於連接PC和配電終端

供電電源

額定電壓               220VAC

允許電壓               220V±10%

額定頻率               50Hz

最大電流               10A

規格

箱體                   鋁合金擠壓型材，電磁兼容機箱

尺寸                   370mm*280mm*180mm（WXHXD）

重量                   12Kg
